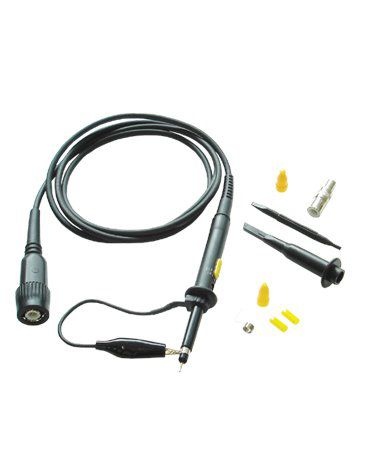

Ponta de Prova P/Osciloscópio 150MHz 10:1/1:1 Minipa LF-150A

APLICAÇÕES
Ponta de prova com atenuação 10:1 e 1:1 para osciloscópios com banda de freqüência até 150MHz.

SEGURANÇA
Este acessório está de acordo com a norma IEC61010 Categoria II 600V de Sobretensão. Conforme norma NR-10 sempre utilize equipamentos de proteção individual.

CARACTERÍSTICAS
• Atenuação: 10:1 e 1:1

• Banda de Freqüência:

DC ~ 150MHz (± 3dB) para 10:1

DC ~ 10MHz (± 3dB) para 1:1

• Impedância de Entrada (*):

10MW // 10pF ~ 35pF para 10:1

1MW // 46pF para 1:1

(*) Conectado ao Osciloscópio de 1MW // 12pF

• Tempo de Subida: 2.33ns para 10:1

                             35ns para 1:1

• Máxima Tensão de Entrada:600V (DC ou pico AC)

para 10:1

• Segurança: Conformidade IEC-61010 CAT II

• Extensão do Cabo: Aprox. 1.2 m

ACESSÓRIOS

1. Manual de Instruções
